最容易升級智慧家庭的配件 - Shelly 1PM 安裝說明

我家裡的燈很多，超級多...一直很想要可以用 Homekit 來控制家裡的燈 :-)
​
目前有幾種解法：

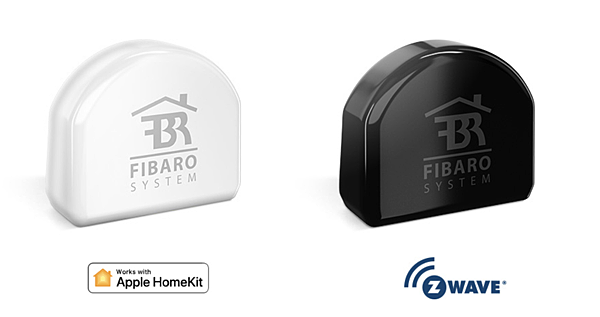

1. Fibaro：好像有點貴，但它的 Relay Switch 真的很厲害，小小一顆，還能塞到電盒裡面
   ​
2. 換開關面板，如 Broadlink TC2 之類的：我捨不得把原本的開關面板換掉，畢竟當初 Glatima 系列也是花了不少錢，怎麼能浪費呢...
3. Philips Hue 燈條、燈泡：目前餐廳主燈是用 Philips Hue，但要我把其它燈條都換掉，一樣...太浪費了，而且我還有很多是 MR12/MR16 的崁燈

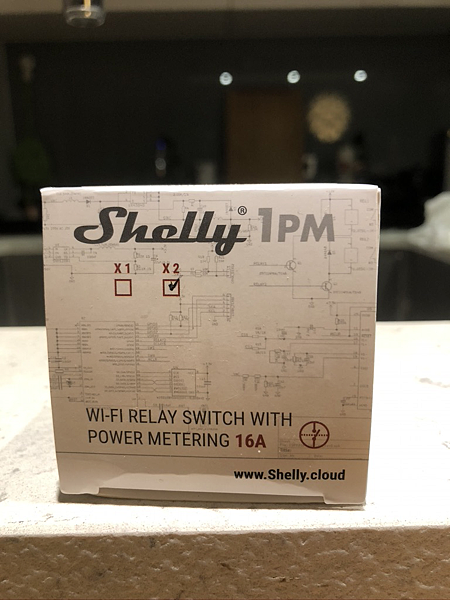

所以上面三個方案我沒有一個買單，就這樣一直拖呀拖的，真到那一天...我在 AMAZON 看到了 Shelly 1PM驚為天人。體積跟 Fibaro 的 Relay Switch 差不多大，可以塞到電盒裡，不需要主機，完全跟現有的燈具無縫接軌，而且，一個才 NT$500 左右，真的是很超值啊...
​
​

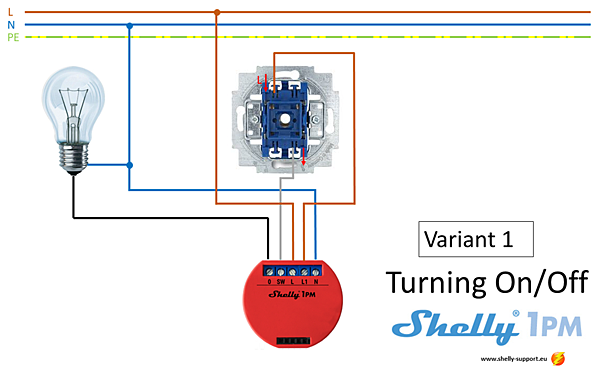

買到之後，要開始安裝了，身為電學白癡的我，研究了很久才搞懂他的線路要怎麼接，首先最重要的是，搞懂那些符號的意義，一切就會很清楚了：
這三個基本的，一般水電知識就有涵蓋：L 火線(Live)  N 零線(Naught)  PE 地線，這邊不會用到

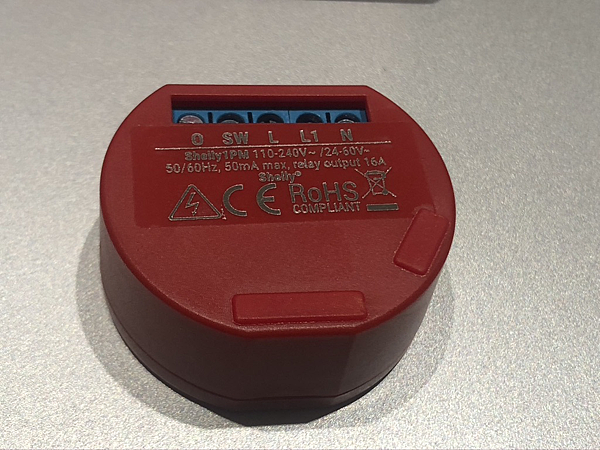

Shelly 1 PM 上有的就複雜多了，但懂了後就會覺得很直覺：

1. O (OUTPUT)：接回去你原本的[燈泡]，Shelly 會收到 SW 過來的開關訊號，所以你除了用 App 可以控制，也仍然可以用壁面上的開關來控制
2. SW (INPUT) :Switch （把開關的 Output 接進來)
3. L (INPUT)：接原本電盒裡的火線，Shelly 也要有電才能工作，這等於是電源供應的
4. L1 (Output):接回去開關的 火線輸入。原本的開關當然也要有火線
5. N (INPUT)：把原本電盒裡的零線分過來接。同 L 的原因，為了讓 Shelly 有電能工作。
   ​

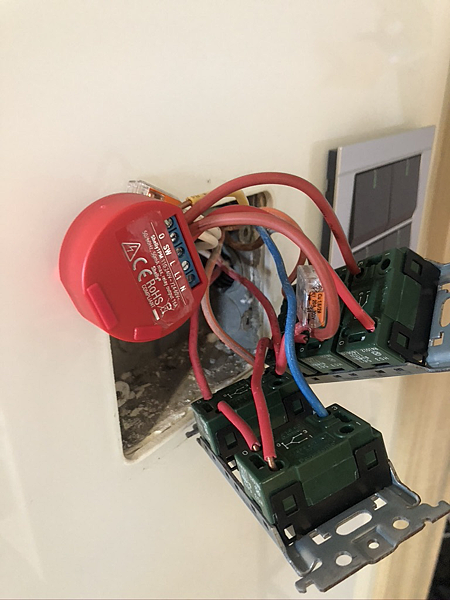

完工圖，如果你上面說明有讀懂，就會知道 L1 不一定要接，你也可以用 WAGO 接頭直接把電盒裡的火線直接分給Shelly&開關：
​
好，硬體施工到這完成，記得把電源切掉再動工，以免發生危險。

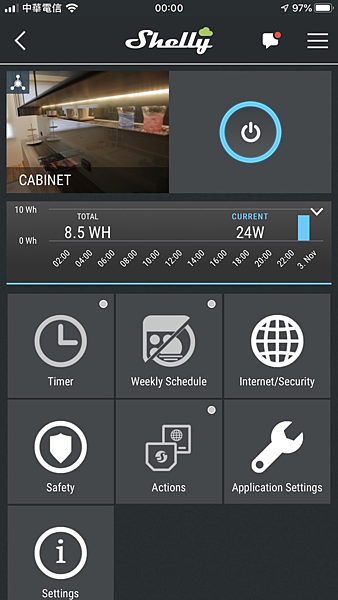

接下來軟體設定就比較簡單了，首先 Shelly 1PM 會進入 AP Mode，所以連上它，照著說明書把你的 AP SSID/PASSWORD 設定好就可以完成了。
​ pl
但 Shelly 1PM 本身不支援 Apple Homekit，所以要用 Apple Homekit 操作的話，一樣使用 Homebridge 來橋接即可，已經有人寫好 plugin 了哦：
https://www.npmjs.com/package/homebridge-shelly
​

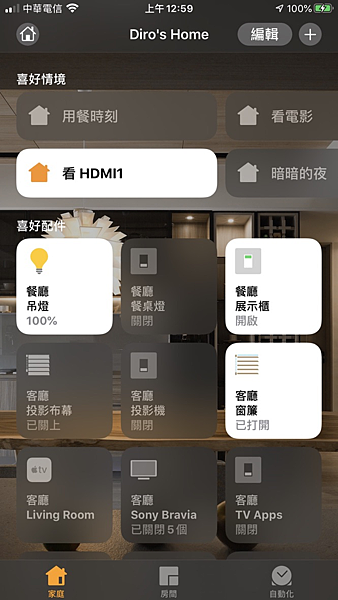

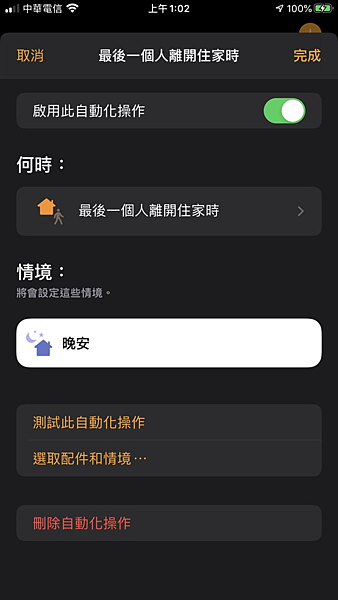

因為我家有很多情境燈，我目前是設定成回到家就會開啟一些情境燈（Homekit 的功能）來迎接我，然後在 30 分鐘後會全部自動關閉（Shelly 1PM 的 timer 功能）。此外離家的時候，也能自動把有接上 Shelly 1PM 的燈都關掉 :-)
​

最後，最大的問題 - 你的電盒裡不一定會有 零線 ...這時候就要想一些變通方式了，例如裝在燈附近，想辦法拉個零線過來，或著從原本管線再補拉零線，不管那一種，都很累人...
